VBA Wrist

Производитель: ESAB

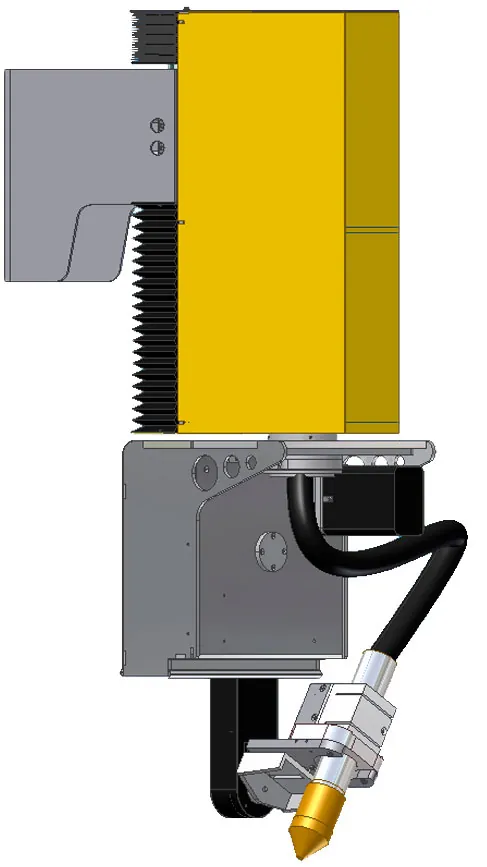

Инновационная головка VBA-Wrist™ используется для точной регулируемой резки фасок и профилей на трехмерных деталях, например, на трубах, котлах с выпуклым днищем, профильных секциях и листовом прокате.

Плазменный резак перемещается по пяти осям с программным управлением от двигателей переменного тока. Система управления ESAB Vision гарантирует чрезвычайно малые допуски фасок. Благодаря компактной конструкции и малому весу, головка VBA-Wrist™ может использоваться на машинах практически любого размера.

Принцип работы головки VBA-Wrist™ совершенно новый, он защищен патентом.
В отличие от традиционных систем, центральная точка инструмента (TCP - tool center point) остается фиксированной в пространстве при повороте. Компактная головка VBA-Wrist™ характеризуется высокой точностью и прочностью и отлично адаптируется к любой задаче резки. Интеграция головки VBA-Wrist в ЧПУ машины обеспечивает простое управление резкой фасок. Параметры резки автоматически настраиваются для различной толщины материала и углов фаски, что значительно упрощает программирование. Полностью интегрированные технологические параметры обеспечивают плавность процесса резки. Точные повторяемые циклы резки фасок по осям "Y-" и "X-" обеспечивают максимальное качество реза даже для сложной геометрии резки. Система защиты резака от столкновений и встроенная тактильная система настройки высоты головки VBA-Wrist™ сокращают потребность в техобслуживании и настройке до минимума.

Экономия времени:

  • Полное отсутствие необходимости в ручных измерениях
  • Отсутствие режима ручной резки
  • Сокращение времязатратного объема предварительной обработки для сварки и резки с гарантированной точностью резки
  • Оптимальная обработка материала

Значительное сокращение объема обработки изделий в следующих сферах применения технологии VBA-Wrist™:

  • Котлы с выпуклым днищем, конструкции котлов и цистерн
  • Резка труб
  • Подготовка кромок под сварку
  • Режущие компоненты

 Преимущества:

  • Более точен, чем робот, минимальные допуска, оптимальные точки резки, не требует защитного помещения, простое программирование
  • Запатентованное решение для резки пространственных деталей, как, например днища сосудов под давлением и трубы
  • Угол поворота +/- 540°, угол фаски +/- 60°
  • Бесконтактный контроль расстояния дуги
  • Идеально для подготовки сварных швов подлежащих контролю
  • Простое создание программ резки с помощью инновационного, простого в изучении программного обеспечения.

 Дополнительные преимущества

  • Одна инвестиция – Множество сфер применения: Благодаря компактной конструкции, головка VBA-Wrist™ также подходит для резки 3-мерных компонентов (3D контуры).
  • Оптимальные результаты резки и минимальные производственные допуски: Высокая точность и динамика процесса обеспечиваются высокоточным линейным направлением и серводвигателем в сочетании со специальными системами тактильной настройки.
  • Уменьшение количества ручных операций: Модули программного обеспечения, например, для резки труб и котлов с выпуклым днищем, повышают производительность.
  • Замена для дорогих роботов: Дополнительные компоненты для резки профильных секций с углом поворота до ± 110°.
  • Низкие затраты на техобслуживание: Полностью закрытое механическое оборудование увеличивает срок службы инструмента и уменьшает объем работ по обслуживанию системы VBA-Wrist™.
